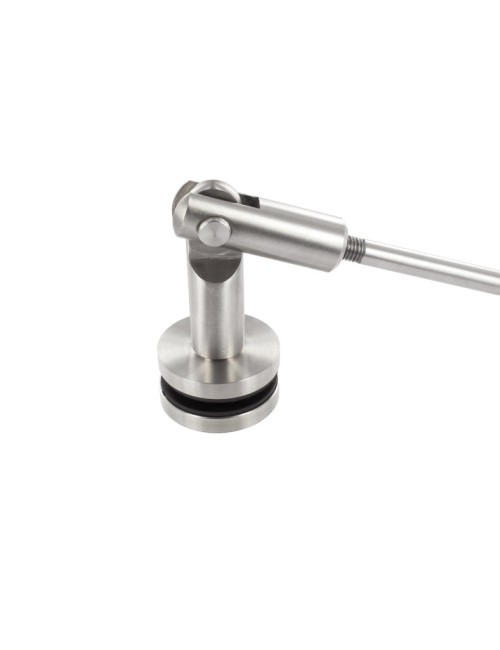

Supporto a vetro per tiranti per pensiline in acciaio inox – collegamento snodo/borchia per tettoie in vetro
Il supporto a vetro per tiranti per pensiline in acciaio inox è il componente dedicato al fissaggio del tirante sulla lastra di vetro della tettoia/pensilina. In questa sezione trovi la versione realizzata in acciaio inox AISI 304, disponibile con finitura satinato fine e brillante, adatta a realizzare tiranti per pensiline in modo ordinato e funzionale.
A cosa serve e dove si usa
Questo supporto è un elemento che compone il tirante in acciaio inox e consente di collegare in modo corretto la parte di tiranteria al vetro, tramite una borchia ferma-vetro con guarnizioni. È pensato per l’uso in:
- Pensiline e tettoie in vetro con tiranti in acciaio inox.
- Installazioni esterne in località non marine.
- Ambienti interni o esterni senza presenza di acidi, fosfati e cloruri.
Esempi pratici di impiego: realizzazione o sostituzione del punto di attacco sul vetro per una pensilina sopra ingresso, copertura per portone, tettoia in vetro con tiranti regolabili (in base al sistema installato).
Vantaggi pratici
- Componente completo per l’attacco del tirante al vetro: snodo + borchia ferma vetro.
- Compatibilità con vetri con foro da 25 mm e spessori da 8 mm a 18 mm grazie alle guarnizioni nere incluse.
- Struttura in inox AISI 304 con finiture disponibili satinato fine e brillante, adatta ai contesti indicati.
- Snodo realizzato da tubo tondo Ø 22 mm, utile per un collegamento tecnico pulito nel tirante.
- Filettature per collegamento al tirante: lato asta con M10 destro (come indicato), per integrazione con la tiranteria.
- Quote principali dichiarate (61 mm e 51 mm) per valutare ingombri e posizionamento.
- Possibilità di supporto tecnico e di fornitura tiranti completi a misura tramite Turra SRL.
Caratteristiche principali
Di seguito le caratteristiche tecniche disponibili per questo supporto a vetro per pensiline (tutti i dati riportati sono quelli presenti nella descrizione e nelle informazioni prodotto):
- Materiale: acciaio inox AISI 304.
- Finiture disponibili: satinato fine e brillante.
- Destinazione d’uso: ambienti esterni in località non marine o ambienti senza presenza di acidi, fosfati e cloruri.
- Composizione: supporto composto da due elementi (snodo + borchia ferma vetro).
- Snodo: realizzato con tubo a sezione tonda Ø 22 mm; fissaggio alla borchia ferma vetro tramite grano; collegamento all’asta del tirante dall’altro lato.
- Filettatura snodo: indicata come filettato sinistro da entrambi i lati e, come ulteriore specifica, filettato destro M10 (per la connessione al tirante secondo quanto riportato).
- Borchia ferma vetro: Ø 50 mm, completa di guarnizioni nere.
- Spessori vetro supportati (con guarnizioni): da 8 mm a 18 mm.
- Foro vetro richiesto: 25 mm.
- Quote di ingombro: distanza dall’estremità dello snodo all’angolo dello snodo 61 mm; dall’angolo all’altra estremità 51 mm.
- Documento tecnico: quote e caratteristiche disponibili in PDF in fondo alla pagina (scaricabile/stampabile).
Caratteristiche: [PRODUCT_FEATURES]
Come scegliere la versione giusta
Per scegliere correttamente il supporto a vetro per i tiranti della tua pensilina, verifica questi punti prima dell’acquisto:
- Finitura: seleziona satinato fine oppure brillante in base all’estetica della pensilina e degli altri accessori inox installati.
- Spessore del vetro: controlla che la tua lastra rientri nello spessore 8–18 mm (campo coperto dalle guarnizioni nere incluse).
- Foro nel vetro: assicurati che il vetro abbia il foro da 25 mm.
- Compatibilità con il tirante: verifica che il tuo tirante/asta sia predisposto per il collegamento con M10 destro (come indicato nella descrizione) e che lo schema filettature sia coerente con il sistema che stai montando.
- Ambiente di installazione: per esterni in località non marine o in assenza di acidi, fosfati e cloruri, l’AISI 304 è indicato come da descrizione; per condizioni differenti è consigliabile valutare il materiale più adatto in base al contesto.
Se devi realizzare l’intero sistema, Turra SRL può fornire anche tiranti già completi e pronti al montaggio nella versione AISI 304 satinato fine e brillante, realizzati in base alle dimensioni (lunghezza e sporgenza) del vetro della tettoia.
Consigli di installazione e manutenzione
Per un montaggio corretto e una buona durata nel tempo, segui alcune indicazioni generali (senza sostituire le istruzioni del tuo progetto o del serramentista):
- Verifica del vetro: prima dell’installazione controlla diametro foro (25 mm) e spessore (8–18 mm) e che il bordo del foro sia idoneo al montaggio della borchia con guarnizioni.
- Posizionamento guarnizioni: installa correttamente le guarnizioni nere in dotazione per evitare contatto diretto metallo-vetro.
- Fissaggio con grano: serra il grano che blocca lo snodo alla borchia secondo necessità, evitando serraggi eccessivi che possano danneggiare componenti o vetro.
- Allineamento del tirante: prima del serraggio definitivo controlla che tirante e supporto lavorino in asse, senza forzature.
- Manutenzione ordinaria: in ambiente esterno pulisci periodicamente l’inox per rimuovere sporco e depositi; in presenza di agenti aggressivi (acidi/fosfati/cloruri) evita l’uso non previsto per l’AISI 304 come indicato.
Per dettagli dimensionali e verifica ingombri, fai riferimento al PDF tecnico scaricabile in fondo alla pagina.
Per chi è consigliato
- Installatori che realizzano o ripristinano pensiline in vetro con tiranti in acciaio inox.
- Ferramenta e rivenditori che necessitano di un componente tecnico per la tiranteria delle tettoie.
- Fabbri e serramentisti che devono integrare snodo e borchia ferma vetro in un sistema esistente.
- Privati che stanno sostituendo un supporto a vetro, con misure e foro vetro già compatibili (Ø foro 25 mm; vetro 8–18 mm).
Se hai dubbi su scelta finitura, compatibilità con il tirante o verifica delle quote, contatta lo staff Turra SRL: possiamo aiutarti a individuare il componente corretto o, se necessario, fornirti il tirante completo pronto al montaggio nella sezione dedicata.
Domande frequenti
1) Questo supporto è adatto per esterno?
È indicato per ambienti esterni in località non marine o in ambienti senza presenza di acidi, fosfati e cloruri, come riportato nella descrizione. Per condizioni più aggressive è consigliabile valutare soluzioni idonee al contesto.
2) Che foro deve avere il vetro?
Il vetro deve avere un foro da 25 mm.
3) Per quali spessori vetro è compatibile?
La borchia ferma vetro è completa di guarnizioni nere per spessori vetro da 8 mm a 18 mm.
4) Da quali elementi è composto il supporto a vetro?
È composto da due elementi: uno snodo e una borchia ferma vetro (Ø 50 mm) con guarnizioni.
5) Quali sono le dimensioni principali dello snodo?
Lo snodo è realizzato con tubo tondo Ø 22 mm. Le distanze indicate sono 61 mm dall’estremità all’angolo e 51 mm dall’angolo all’altra estremità.
6) Dove trovo il disegno quotato?
In fondo alla pagina è disponibile un PDF con quote e caratteristiche, che puoi salvare o stampare.
7) Turra SRL fornisce anche i tiranti completi?
Sì, Turra SRL realizza tiranti già completi di tutti gli elementi, pronti al montaggio, nella versione AISI 304 (satinato fine e brillante), in base alle dimensioni (lunghezza e sporgenza) del vetro della tettoia.
