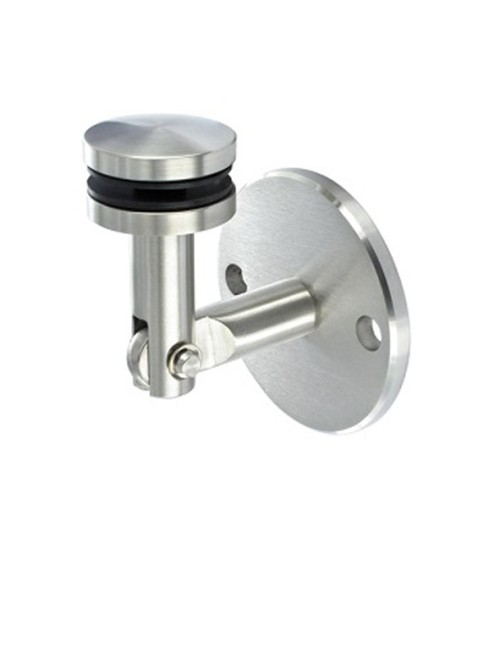

Supporto a muro per pensiline in acciaio inox AISI 304 (satinato fine e brillante) per fissare e realizzare tettoie in vetro con tiranti. Il kit è completo e già assemblato (piastra, snodo e borchia ferma vetro), pronto per il montaggio, con piastra rotonda Ø 100 mm sp. 6 mm e due fori laterali Ø 13 mm (interasse 74 mm). La borchia Ø 50 mm con guarnizioni integrate supporta vetri da 8 a 18 mm con foro Ø 25 mm. Ideale per esterni in località non marine e ambienti privi di acidi, cloruri e fosfati.
Supporto a muro per pensiline in acciaio inox: fissaggio a parete per tettoie in vetro
Il supporto a muro per pensiline in acciaio inox è un componente pensato per realizzare e fissare a parete tettoie e pensiline in vetro con tiranti in acciaio inox. In questa sezione è disponibile nella versione in acciaio inox AISI 304 con finitura satinato fine e brillante, già assemblato e pronto per il montaggio.
A cosa serve e dove si usa
Questo supporto viene utilizzato come punto di ancoraggio a muro per sostenere una pensilina in vetro, collegando la parete al vetro tramite una borchia ferma vetro e uno snodo. È una soluzione alternativa al fissaggio con canale a “U” in acciaio inox, scelta spesso per motivi estetici o per configurazioni specifiche della tettoia.
Esempi pratici di utilizzo:
Realizzazione di tettoie in vetro su ingressi, portoncini e varchi pedonali.
Fissaggio a parete di una pensilina con tiranti in acciaio inox.
Installazioni esterne in località non marine o comunque in ambienti senza presenza di acidi, cloruri e fosfati.
Vantaggi pratici
Kit completo già assemblato: piastra, snodo e borchia ferma vetro sono forniti montati tra loro, pronti per l’installazione.
Fissaggio a muro dedicato: piastra rotonda con fori laterali per l’ancoraggio e foro centrale per lo snodo.
Regolazione tramite snodo: lo snodo consente il collegamento tra parete e borchia ferma vetro con un sistema filettato.
Compatibilità vetro: la borchia è completa di guarnizioni e lavora con vetro di spessore da 8 mm a 18 mm.
Dimensioni chiare per verificare ingombri e interassi prima dell’acquisto (quote principali riportate sotto).
Alternativa al canale a U: soluzione scelta spesso quando si preferisce un supporto puntuale anziché un profilo continuo.
Caratteristiche principali
Il supporto a muro per pensiline in acciaio inox è composto da tre elementi:
Piastra a muro in acciaio inox AISI 304 (satinato fine e brillante)
Forma: rotonda
Diametro: 100 mm
Spessore: 6 mm
Fori laterali per fissaggio a muro: 2 fori Ø 13 mm
Foro centrale: per fissaggio dello snodo
Fissaggio previsto: con barra filettata e dado cieco
Distanza tra i due fori della piastra: 74 mm
Snodo realizzato con tubo a sezione tonda
Diametro tubo: 22 mm
Filettatura su entrambi i lati: per fissaggio alla piastra (con vite) e alla borchia ferma vetro (con grano)
Borchia ferma vetro in acciaio inox AISI 304 (satinato fine e brillante)
Testa: semi bombata
Guarnizioni: già incluse per il vetro
Diametro borchia: 50 mm
Grano centrale: M10
Spessore vetro supportato: da 8 mm a 18 mm
Foro richiesto sul vetro: Ø 25 mm
Quote di ingombro (utili per verifiche in fase di progetto):
Ingombro tra staffa/piastra e angolo dello snodo: 69 mm
Ingombro tra angolo dello snodo e prima parte della borchia ferma vetro: 61 mm
Per consultare tutte le quote in dettaglio è disponibile un documento PDF scaricabile in fondo alla pagina, utile per archiviazione o stampa.
Come scegliere la versione giusta
In questa sezione trovi il supporto nella versione in acciaio inox AISI 304 con finitura satinato fine e brillante. Per scegliere correttamente, valuta questi aspetti:
Ambiente di installazione: l’AISI 304 è indicato per esterni non marini e ambienti senza acidi, cloruri e fosfati.
Spessore del vetro: verifica che il vetro rientri nello spessore 8–18 mm e che abbia foro Ø 25 mm.
Tipo di fissaggio desiderato: se preferisci un sostegno puntuale, questo supporto è un’alternativa al canale a “U” in acciaio inox satinato.
Verifica ingombri: controlla le quote 69 mm e 61 mm e l’interasse fori 74 mm in relazione al tuo progetto.
Consigli di installazione e manutenzione
Il supporto è fornito già assemblato: prima del montaggio verifica sempre la compatibilità delle quote con la tua pensilina e la corretta predisposizione del vetro (foro Ø 25 mm e spessore adeguato). Il fissaggio a muro è previsto tramite barra filettata e dado cieco: scegli la ferramenta di ancoraggio in funzione del tipo di parete e delle condizioni del cantiere.
Per la manutenzione ordinaria dell’acciaio inox, è consigliabile una pulizia regolare per rimuovere sporco e depositi, evitando prodotti aggressivi non adatti alle superfici in inox. In ambienti esterni, una cura periodica aiuta a mantenere la finitura satinata o brillante nel tempo.
Per chi è consigliato
Installatori e serramentisti che realizzano pensiline e tettoie in vetro con componenti in acciaio inox.
Ferramenta e professionisti che necessitano di un supporto a muro completo per fissaggio puntuale del vetro.
Privati e imprese che stanno progettando una pensilina e vogliono una soluzione con borchia ferma vetro e snodo già integrati.
Se hai dubbi su quote, compatibilità del vetro o scelta tra supporto puntuale e canale a “U”, contatta Turra SRL: ti aiutiamo a individuare la soluzione più adatta alla tua pensilina in vetro.
Domande frequenti
Questo supporto è già completo o devo acquistare i pezzi separatamente?
Il supporto è composto da tre elementi (piastra, snodo e borchia ferma vetro) ed è fornito già assemblato, pronto per il montaggio.
Che spessore di vetro posso utilizzare con la borchia ferma vetro?
La borchia è compatibile con vetro di spessore da 8 mm a 18 mm.
Quale foro devo predisporre sul vetro?
Il vetro deve avere un foro Ø 25 mm.
Quali sono le misure principali della piastra a muro?
La piastra è rotonda, con diametro 100 mm e spessore 6 mm. Ha due fori laterali Ø 13 mm con distanza 74 mm tra i fori.
In quali ambienti è consigliato l’acciaio inox AISI 304?
È consigliato per ambienti esterni non marini e, in generale, dove non è presente esposizione ad acidi, cloruri e fosfati.
È un’alternativa al canale a “U” per fissare una pensilina?
Sì: per fissare a muro una tettoia in vetro si può usare il canale a “U” in acciaio inox satinato oppure questi supporti a muro. La scelta dipende anche dal risultato estetico desiderato.
