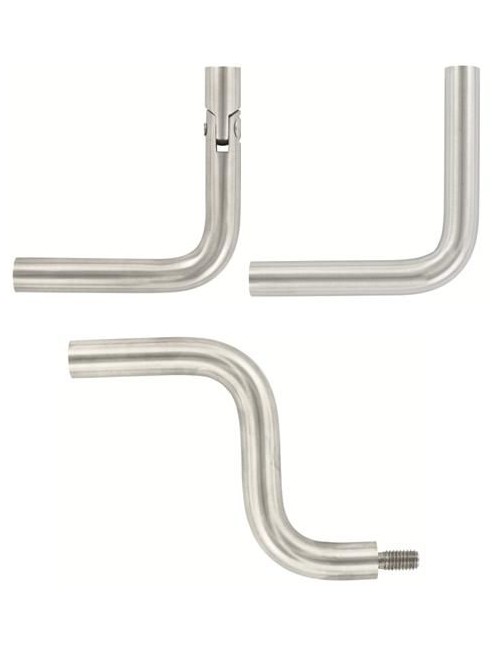

Perni a 90° in acciaio inox per spostare e decentrate i fissaggi
I perni a 90° in acciaio inox (detti anche perni di sostegno piegati) sono componenti pensati per creare un punto di fissaggio spostato di 90° rispetto alla posizione di partenza. In questa sezione trovi diverse forme e versioni, utili in molte applicazioni su corrimano, ringhiere e staffaggi in genere, con soluzioni fisse e snodabili in acciaio inox AISI 304 satinato.
A cosa serve e dove si usa
Il perno di sostegno piegato è un tondo pieno in acciaio inox (diametro 12 mm o 14 mm) con estremità filettate, progettato per essere avvitato a piastre, supporti e altri elementi di fissaggio. La piega a 90° permette di spostare l’asse del fissaggio, utile quando il punto di ancoraggio non coincide con la posizione ideale del componente da sostenere.
- Corrimano e ringhiere rientranti: i perni a 90° sono spesso usati per rendere il corrimano rientrante rispetto ai montanti del parapetto, spostando l’asse del corrimano e contribuendo a limitare i rischi di scalabilità delle ringhiere.
- Supporti corrimano a muro: applicati a piastre di fissaggio, rendono possibili supporti corrimano a parete in acciaio inox, inclusi fissaggi decentrati rispetto all’asse del corrimano.
- Fissaggi in punti difficili: utili quando il corrimano o un elemento strutturale arriva a ridosso di uno stipite porta o in una zona con scarso spazio per il fissaggio diretto.
- Compensazione di disallineamenti: la versione con snodo consente di gestire situazioni in cui l’asse del sostegno deve restare “a bolla” mentre la sella/parte di appoggio segue un’inclinazione (ad esempio un corrimano inclinato).
Vantaggi pratici
- Spostamento del punto di fissaggio a 90° per risolvere vincoli di spazio e geometrie complesse.
- Versatilità di applicazione su piastre, supporti e staffe per corrimano in acciaio inox.
- Disponibilità di versioni fisse e snodabili per adattarsi a diverse esigenze di montaggio.
- Filettature integrate per un collegamento meccanico ordinato e ispezionabile.
- Ideali per corrimano rientranti e per la riduzione delle criticità legate alla scalabilità delle ringhiere.
- Finitura satinata adatta a contesti tecnici e architettonici con componenti inox a vista.
Caratteristiche principali
Di seguito le informazioni tecniche presenti per le versioni disponibili in questa sezione.
- Materiale: acciaio inox AISI 304.
- Finitura: satinato.
- Tipologia: perni di sostegno piegati a 90° (soluzioni fisse e con parte snodabile).
- Struttura: tondo pieno in acciaio inox.
- Diametri disponibili: 12 mm e 14 mm (a seconda della versione).
- Filettature (versione fissa Ø12 mm): teste filettate M6 femmina su entrambe le estremità, piegato a 90°.
- Filettature (versione snodabile Ø12 mm): da un lato filetto femmina; dall’altro forcella con vite per creare lo snodo e filetto cieco femmina M6.
- Versione fissa Ø14 mm a “Z” (doppia piega): perno in tondo pieno con doppia piega a “Z”, con una testa filettata femmina cieca M6 e l’altra filettata maschio M8.
Caratteristiche: [PRODUCT_FEATURES]
Come scegliere la versione giusta
Per scegliere il perno a 90° più adatto, valuta la geometria del tuo montaggio e le filettature richieste dai componenti che devi collegare (piastre, supporti, tappi, staffe).
- Vuoi un collegamento semplice e lineare? La versione fissa Ø12 mm con doppia filettatura femmina M6 è indicata quando entrambi i lati devono avvitarsi a elementi con vite/maschio M6 e non serve compensare angoli.
- Hai un corrimano inclinato o devi compensare un fuori bolla? Scegli la versione snodabile Ø12 mm con forcella e vite: permette di creare uno snodo, utile per tenere l’asse del sostegno a bolla e l’appoggio orientato secondo l’inclinazione del corrimano o del componente.
- Ti serve un rientro/spostamento maggiore con una geometria dedicata? La versione Ø14 mm con doppia piega a “Z” è pensata per fissaggi a spostamento e per configurazioni rientranti, con M6 femmina cieca da un lato e M8 maschio dall’altro.
- Devi avvitarti a un tappo filettato su corrimano? In alcuni casi pratici, la versione a “Z” con M8 maschio può essere avvitata a un tappo filettato M8 sulla testa del corrimano per ottenere un fissaggio spostato rispetto all’asse, ad esempio vicino a stipiti o in punti di difficile fissaggio, collegandosi poi a una piastra di sostegno tassellata a muro.
Consigli di installazione e manutenzione
Per un montaggio corretto, verifica sempre la compatibilità delle filettature con gli accessori che devi collegare (M6 o M8 dove indicato) e pianifica l’orientamento della piega a 90° in base allo spostamento desiderato. Quando previsto, usa lo snodo per allineare correttamente i componenti e serra in modo uniforme.
Per la manutenzione ordinaria dell’acciaio inox satinato, è consigliabile una pulizia periodica con prodotti idonei all’inox e panni morbidi, evitando abrasivi che possano alterare la satinatura. In ambienti più impegnativi, aumenta la frequenza di pulizia per mantenere il componente in buone condizioni estetiche e funzionali.
Per chi è consigliato
- Installatori di corrimano e ringhiere che devono realizzare corrimano rientranti o gestire fissaggi decentrati.
- Fabbri e officine che lavorano su acciaio inox e cercano una soluzione meccanica pulita per spostare il punto di fissaggio.
- Vetreria e montatori che necessitano di un componente inox per staffaggi e collegamenti con piega a 90°.
- Manutentori e tecnici che devono risolvere fissaggi in punti difficili (ridosso stipiti, vincoli architettonici, spazi ridotti).
Acquista online su TURRA SRL selezionando la versione più adatta (fissa, snodabile o a “Z”) in base a diametro e filettature richieste. Per dubbi applicativi sui supporti per corrimano in acciaio inox, il team Turra SRL è disponibile per chiarimenti.
Domande frequenti
Che cosa significa “perno a 90°”?
È un perno di sostegno piegato che consente di spostare il fissaggio di 90° rispetto al punto di partenza, utile per decentramenti e rientri.
Quali diametri sono disponibili?
In questa sezione sono presenti versioni realizzate con tondo pieno di diametro 12 mm e 14 mm, a seconda del modello.
Che differenza c’è tra perno fisso e perno snodabile?
Il perno fisso mantiene un angolo definito; il perno snodabile ha una forcella con vite che crea uno snodo, utile per compensare inclinazioni e orientamenti differenti tra sostegno e appoggio.
Che filettature hanno i perni disponibili?
La versione fissa Ø12 mm ha M6 femmina su entrambe le estremità. La versione snodabile Ø12 mm include un filetto cieco femmina M6 e una forcella con vite per lo snodo. La versione Ø14 mm a “Z” ha M6 femmina cieca da un lato e M8 maschio dall’altro.
Posso usarli per corrimano rientranti su ringhiere?
Sì, i perni di sostegno piegati sono spesso utilizzati per spostare l’asse del corrimano rendendolo rientrante e riducendo le criticità legate alla scalabilità delle ringhiere.
In che materiale sono realizzati?
Sono realizzati in acciaio inox AISI 304 satinato, indicato per applicazioni tecniche con componenti inox a vista.
