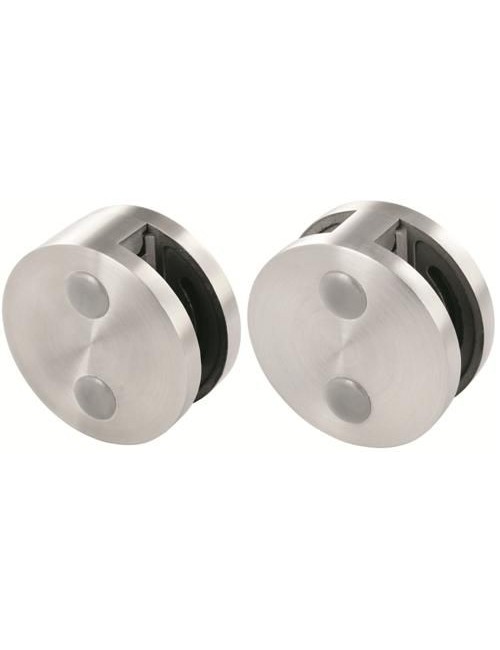

Pinze rotonde per vetro in acciaio inox – fissaggio e giunzione per parapetti e strutture in vetro (Modello 07)
In questa sezione trovi le pinze rotonde per vetro in acciaio inox modello 07, pensate per bloccare e sostenere pannelli in vetro in modo ordinato e pulito, soprattutto su parapetti e balaustre. Puoi scegliere la forma di attacco più adatta al tuo progetto (attacco dritto o per tubo tondo) e il tipo di acciaio inox (AISI 304 o AISI 316), in base all’ambiente di utilizzo.
A cosa serve e dove si usa
La pinza rotonda per vetro modello 07 serve a fissare uno o due vetri su una struttura portante, offrendo una soluzione pratica per realizzazioni con pannelli trasparenti. È utilizzabile in diverse applicazioni dove è richiesto un serraggio del vetro tramite guarnizioni.
- Parapetti e balaustre in acciaio inox con tamponamento in vetro.
- Opere con vetro dove è necessario collegare il pannello a una struttura con attacco dritto o su tubo tondo.
- Installazioni interne o esterne, scegliendo l’acciaio inox più idoneo (AISI 304 o AISI 316) in base all’esposizione.
Vantaggi pratici
- Compatibilità con diversi spessori vetro: utilizzabile con vetri da 8 mm, 8,76 mm, 10 mm, 10,76 mm, 12 mm e 12,76 mm.
- Scelta dell’attacco: disponibile con attacco dritto (per 1 vetro o per 2 vetri) oppure con attacco per tubo tondo (Ø 42,4 mm o Ø 48,3 mm, per 1 vetro o per 2 vetri).
- Due qualità di acciaio inox: AISI 304 per utilizzi interni/esterni non marini; AISI 316 per ambienti marini o aggressivi.
- Finitura satinata per un aspetto tecnico e uniforme su parapetti e strutture in inox.
- Dimensioni costanti e verificabili: diametro pinza 60 mm, foro attacco Ø 8,5 mm, ingombro 28 mm.
- Guarnizioni dedicate: versione per due vetri con quattro gommine; versione per un vetro con due gommine.
- Documentazione PDF: disponibili schemi e quote dettagliate scaricabili e stampabili dal fondo pagina per verifiche di compatibilità.
Caratteristiche principali
- Modello: 07.
- Tipologia: pinze rotonde per vetro.
- Materiale: acciaio inox AISI 304 oppure acciaio inox AISI 316.
- Finitura: satinata.
- Diametro pinza: 60 mm.
- Foro per attacco: Ø 8,5 mm.
- Ingombro pinza: 28 mm.
- Spessori vetro supportati: 8 mm, 8,76 mm, 10 mm, 10,76 mm, 12 mm, 12,76 mm.
- Configurazioni disponibili:
- attacco dritto per due vetri oppure per un vetro
- attacco per tubo tondo Ø 42,4 mm per due vetri oppure per un vetro
- attacco per tubo tondo Ø 48,3 mm per due vetri oppure per un vetro
- Gommine:
- versione per due vetri: 4 gommine
- versione per un vetro: 2 gommine
Come scegliere la versione giusta
Per scegliere la pinza rotonda per vetro più adatta, valuta questi aspetti del tuo progetto:
- Numero di vetri da bloccare: se devi serrare un solo pannello scegli la versione per un vetro; se devi collegare/sostenere due pannelli scegli la versione per due vetri (con gommine dedicate).
- Tipo di struttura portante:
- se hai una superficie o un elemento lineare dove serve un collegamento diretto, valuta l’attacco dritto;
- se l’installazione è su corrimano/struttura con tubo tondo, scegli l’attacco per tubo Ø 42,4 mm oppure per tubo Ø 48,3 mm.
- Ambiente di utilizzo e acciaio inox:
- AISI 304: consigliato per parapetti ad uso interno ed esterno in località non marine;
- AISI 316: indicato per usi esterni in località marine o in prossimità di piscine, e per ambienti industriali con utilizzo di acidi, cloruri o fosfati.
- Spessore del vetro: verifica che il tuo pannello rientri tra 8 / 8,76 / 10 / 10,76 / 12 / 12,76 mm.
Se hai dubbi sulle quote o sugli ingombri, consulta i PDF a fondo pagina con quote e specifiche: puoi salvarli sul computer o stamparli per fare le verifiche direttamente in cantiere o in officina.
Consigli di installazione e manutenzione
Per un montaggio corretto, è importante lavorare con misure verificate e componenti coerenti con vetro e struttura. Prima di installare:
- controlla spessore del vetro e versione della pinza (per un o due vetri), assicurandoti di avere il numero corretto di gommine (2 o 4 in base alla versione);
- verifica la compatibilità dell’attacco con la tua struttura: attacco dritto oppure tubo tondo Ø 42,4 mm o Ø 48,3 mm;
- prima del serraggio, posiziona correttamente le guarnizioni per evitare contatto diretto metallo-vetro;
- utilizza le quote dei PDF per controllare ingombro (28 mm), diametro pinza (60 mm) e foro attacco (Ø 8,5 mm) rispetto agli spazi disponibili.
Per la manutenzione ordinaria, è buona pratica mantenere pulite le superfici e rimuovere residui che possono depositarsi all’esterno (in particolare in aree marine o piscine). In ambienti più aggressivi, la scelta dell’AISI 316 aiuta a gestire meglio l’esposizione.
Per chi è consigliato
- Installatori e serramentisti che realizzano parapetti in acciaio inox con vetro.
- Carpentieri e officine che assemblano balaustre e strutture con tubolare tondo.
- Progettisti e tecnici che necessitano di una pinza con quote verificabili tramite documentazione PDF.
- Clienti che lavorano in ambienti esterni difficili (mare, piscine, contesti industriali) e vogliono selezionare l’inox più adatto (AISI 304 / AISI 316).
Seleziona la variante (attacco, numero vetri e tipo di acciaio inox) più adatta al tuo lavoro e, se serve, contatta lo staff Turra SRL: ti aiutiamo a verificare configurazione, spessore vetro e compatibilità con la tua struttura prima dell’acquisto.
Domande frequenti
1) Qual è la differenza tra AISI 304 e AISI 316 per queste pinze?
Le pinze sono disponibili in AISI 304 e AISI 316. AISI 304 è consigliato per interno ed esterno in località non marine; AISI 316 è indicato per zone marine, vicino a piscine e in ambienti industriali con acidi, cloruri o fosfati.
2) Quali spessori vetro può sostenere la pinza rotonda modello 07?
Questo modello può sostenere vetri di spessore 8 mm, 8,76 mm, 10 mm, 10,76 mm, 12 mm e 12,76 mm.
3) Le pinze rotonde hanno sempre le stesse dimensioni?
Sì: in questa sezione tutte le pinze rotonde per vetro hanno diametro 60 mm, foro per attacco Ø 8,5 mm e ingombro 28 mm.
4) Esistono versioni per un vetro e per due vetri?
Sì, puoi acquistare la pinza modello 07 con attacco per un vetro oppure per due vetri, in base alla configurazione della tua balaustra o struttura.
5) Quante gommine servono e come cambiano tra le versioni?
Le pinze modello 07 con attacco per due vetri devono avere quattro gommine. Le pinze con attacco per un vetro devono avere due gommine.
6) Che attacchi sono disponibili oltre all’attacco dritto?
Oltre all’attacco dritto, sono disponibili attacchi per tubo a sezione tonda di diametro 42,4 mm e 48,3 mm, sia per un vetro sia per due vetri.
7) Dove trovo quote e dettagli per verificare l’ingombro?
Puoi consultare i documenti in PDF disponibili a fondo pagina: contengono quote e specifiche e possono essere salvati o stampati.
